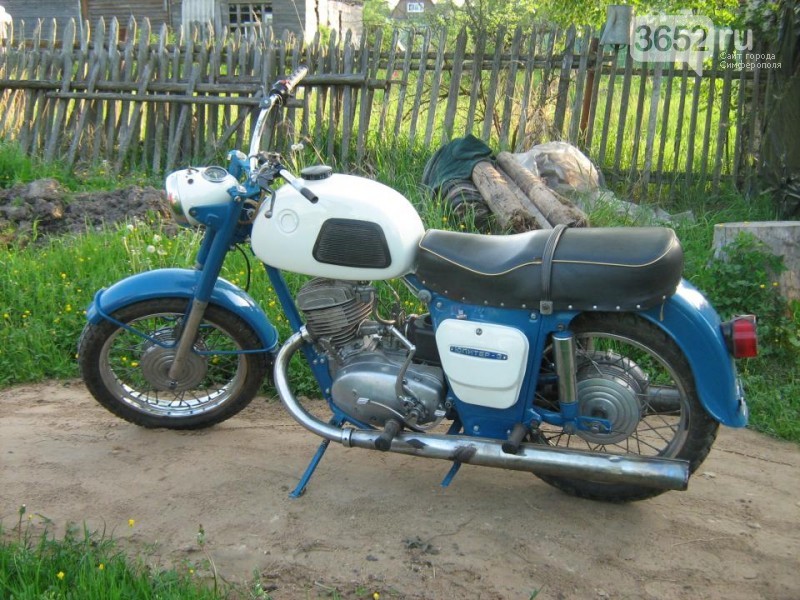

Иж Планета-3 — мотоцикл среднего класса, предназначенный для езды по дорогам и бездорожью. Выпускался Ижевским машиностроительным заводом с 1971 по 1977 год. Всего выпущено 478 496 мотоциклов Иж Планета-3^[1]. С 1977 по 1981 год выпускалась модификация Иж Планета-3-01 (выпущено 400 842 мотоцикла), с 1981 по 1985 год выпускалась модификация Иж Планета-3-02 (выпущен 216 101 мотоцикл)

Конструкция

На мотоцикле установлен одноцилиндровый, двухтактный двигатель воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением её в цилиндре от электрической искры. Коленчатый вал — сборный, прессованный. Картер — блочного типа. В передней части находится кривошипная камера, в задней размещена коробка передач. Картер состоит из двух половин с разъемом по средней продольной плоскости. Педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач, двигатель оборудован 6-вольтовым генератором мощностью 45 Ватт. Вместе с Иж Юпитер-3 является первым из мотоциклов, на который были установлены указатели поворота. Иж Планета-3К имеет боковой прицеп. Двигатель Иж Планета-3 с небольшими переделками устанавливается на раму от Иж Юпитер-3, Иж Юпитер-4 и Иж Юпитер-5.

Техническая характеристика

Модификации

• • Габаритная длина 2 115 мм
  • Габаритная ширина 780 мм
  • Габаритная высота 1 025 мм
  • Колёсная база 1 400 мм
  • Клиренс 135 мм
  • Максимальная скорость 110 км/час
  • Ёмкость топливного бака 18 л
  • Запас хода по шоссе 360 км
  • Расход топлива по шоссе не более 5 литра на 100 км
  • Топливо: Бензин с автолом в пропорции 25 : 1
  • Преодолеваемый брод 300 мм
  • Аккумуляторная батарея: 6 В
  • Двигатель
    • Ход поршня 85 мм
    • Диаметр цилиндра 72,0×85,0 мм
    • Число цилиндров 1
    • Рабочий объем цилиндра 346 см³
    • Степень сжатия 7,51
    • Максимальная мощность 18 л.с. при 5 000-5 600 об/мин^[2].
    • Охлаждение воздушное набегающим потоком
    • Система смазки совместная с топливом
    • Тип карбюратора К-36И, позднее К-62И
  • Сцепление многодисковое, в масляной ванне
  • Коробка передач четырех ступенчатая, двухходовая.
  • Моторная передача безроликовая двухрядная цепь, передаточное число — 2,17
  • Передача от коробки на заднее колесо роликовая цепь, передаточное число — 2,47
  • Рама — трубчатая, сварная.
  • Передняя вилка пружинная телескопического типа с гидравлическими амортизаторами.
  • Задняя подвеска пружинная с гидравлическими амортизаторами
  • Тип тормозов барабанные с механическим приводом
  • Тип колес легкосъёмные, с тангентно расположенными спицами.
  • Размер шин 3.50-18"
• Иж Планета-3-01 (с 1977 по 1981 год) — выпущено 400 845 мотоцикла. Изменены задние амортизаторы, внедрена регулировка жёсткости пружин задней подвески, новое переднее крыло, новый руль (по аналогии с "Иж Планета-спорт"). Мощность двигателя увеличена с 18 до 20 л.с.^[3] за счёт более высокой степени сжатия и нового карбюратора К62И. Установлены новые глушители цилиндрической формы.
• Иж Планета-3-02 (с 1981 по 1985 год) выпущен 216 101 мотоцикл
