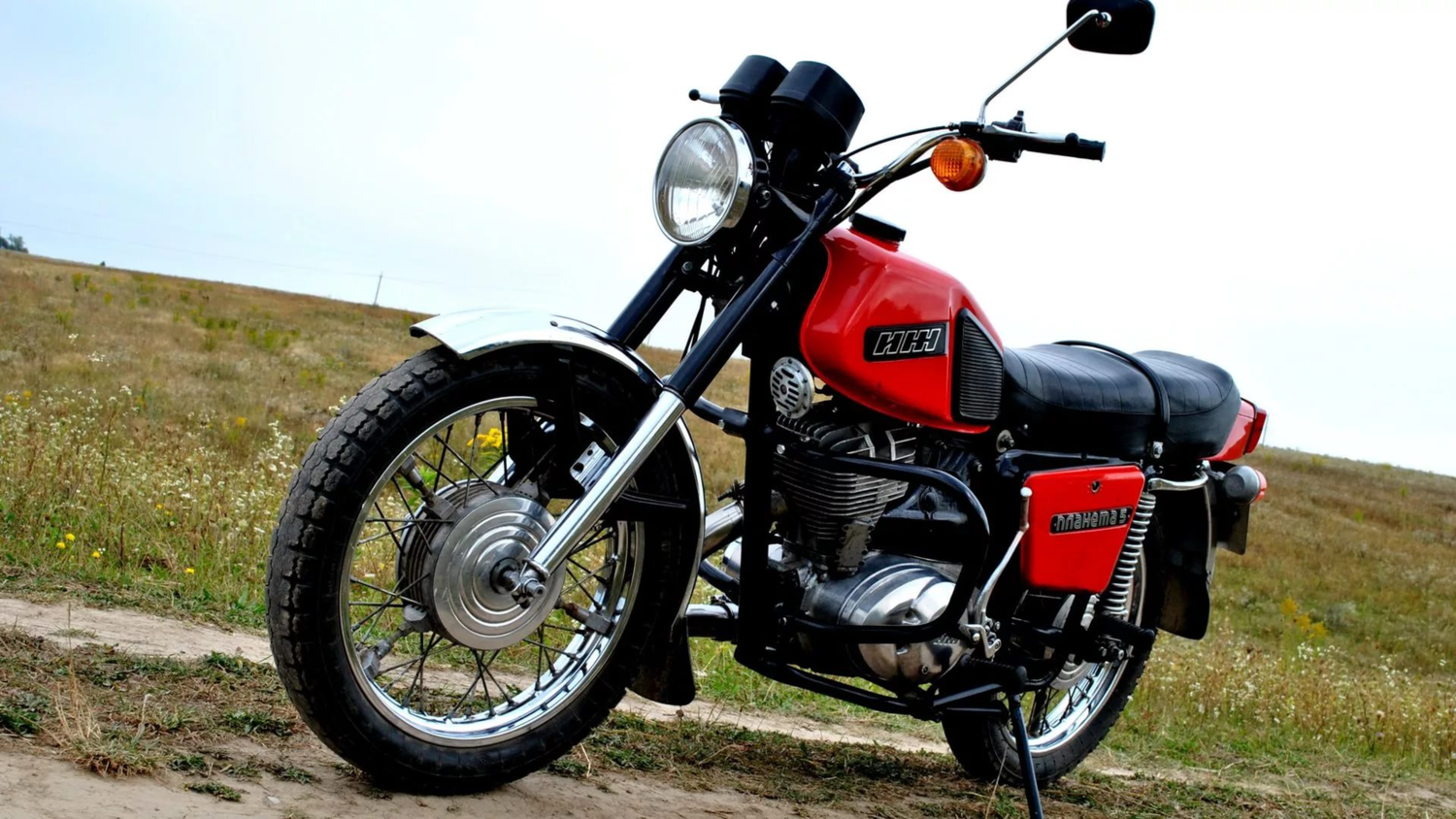

ИЖ Планета 5



"ИЖ Планета 5": технические характеристики

Мотоцикл имел следующие храктеристики:

- база конструкции, межосевое расстояние - 1450 мм;

- клиренс с полной загрузкой и паспортным давлением в шинах - 135 мм;

- длина - 2200 мм;

- высота - 1200 мм;

- ширина - 810 мм;

- вес мотоцикла - 165 кг;

- загрузка максимальная - 170 кг;

- допустимая нагрузка на багажник - 20 кг;

- пассажировместимость – 2;

- скорость максимальная - 120 км/час;

- тормозной путь на скорости 80 км/час - 42,5 метров;

- тормозной путь на скорости 30 км/час - 6,5 метров;

- средний расход топлива при движении на скорости 90 км/час - 5,0 литров на 100 километров.

- объем топливного бака – 18 литров;

- система запуска – рычажный кикстартер.

Двигатель:

- модель "ИЖ-П5";

- тип - одноцилиндровый двухтактный;

- степень сжатия - 8,7;

- рабочий объем цилиндра - 3346 куб. см;

- амплитуда поршневого хода - в пределах 85 мм;

- диаметр цилиндра - 72 мм;

- мощность двигателя максимальная - 17 л. с. при 4800 оборотах в минуту;

- смазка - принудительная, раздельная дозированная, в зависимости от нагрузки и оборотов коленвала.

- пропорции горючей смеси бензина и масла - 1/30;

- зажигание - бесконтактная система электронная с автоматическим регулированием момента опережения в зависимости от режима работы коленчатого вала;

- аккумуляторная батарея - 12 вольт;

- система питания - карбюратор К-65И, на мотоциклы ранних серий выпуска устанавливались карбюраторы К-62И;

- рекомендуемое топливо - смесь бензина с октановым числом не менее 76 и масла;

- тип воздухочистителя - контактно-масляный;

- система охлаждения - воздушная;

- глушители – однотрубный.

Двигатель "ИЖ Планета-5" отличается хорошей тягой при сравнительно малых оборотах.



Трансмиссия

Характеристики ее следующие:

  • передача вращения на сцепление от коленвала - двухрядная цепь;
  • сцепление - мультидисковое в масляном герметичном кювете;
  • КПП - трехвальная, четырехступенчатая, расположение в картере двигателя;
  • передача вращения на заднее колесо от КПП - цепь однорядная.

Двигатель "ИЖ Планета-5" характеризуется следующими передаточными числами трансмиссии:

  • коленвал/сцепление - 2.17;
  • КПП/заднее колесо - 2,33;
  • первая передача - 3,88;
  • вторая передача - 2,01;
  • третья передача - 1,26;
  • четвертая передача - 1,0.

Ходовые параметры

Данная модель имеет следующие параметры:

  • рама - сварная, трубчатая;
  • подвеска передняя - вилка телескопическая, с амортизаторами на гидравлике и пружинами;
  • подвеска задняя - маятниковая, рычажная, на гидравлических амортизаторах, подпружиненная;
  • размеры шин в дюймах - 3,50 х 18;
  • колеса – спицованные, с вертикально-осевой регулировкой;
  • передний тормоз - дисковый с гидравликой или барабанный двухкулачковый с механическим приводом, в зависимости от серии выпуска;
  • тормоз задний - барабанный, с механическим приводом.
